Introduction
Les micros dynamiques utilise pour leur fonctionnement un système d'électromagnétisme, composé d'un aimant et d'une pièce faisant
office de diaphragme qui va permettre
de capter les vibrations de l'air et de les retranscrire analogiquement sous forme électrique.
Il existe
deux types de micros dynamiques : les micros aimant et les micros à ruban, la différence ce faisant au niveau du diaphragme utilisé.
Les micros aimant (moving coil dynamic)
Le micro aimant est composé d'une membrane, qui fait office de diaphragme, d'une bobine et
d'une structure magnétique(aimant). La membrane est reliée directement à la bobine de façon à obtenir le même déplacement sur les deux
éléments. Enfin un aimant est placé autour de la bobine afin d'avoir un champs magnétique.
Dès lors que la membrane va vibrer, celle-ci va entrainer la bobine, qui va se déplacer et va modifier la valeur du champs magnétique
de l'aimant. Il ne reste plus qu'à brancher deux fils de part et d'autre de la bobine pour récupérer la variation sous forme électrique (cf. schéma ci-dessous).

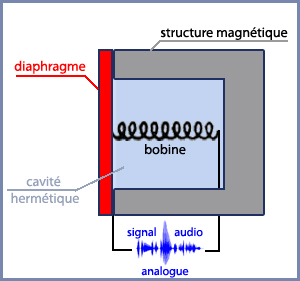

fonctionnement d'un micro aimant
Le mouvement du diaphragme causé par la vibration de l'air va être capté via la bobine et la structure
magnétique, créant ainsi un signal électrique analogue. Ainsi une variation de pression acoustique sur le diaphragme sera matérialisée
par une variation d'amplitude sur le signal électrique
Les micros aimant font partie des "pressure Mic"(micro à pression), c'est à dire que le diaphragme réagit à la pression de l'air.
De cette façon, quelle que soit la provenance de l'onde, la vibration est captée (cf schéma ci-dessous)
captation d'un micro à pression (omnidirectionnelle)
Les micros aimant de part leur conception sont lent à réagir aux changements de pressions
soudains se qui leur confère une réponse en transientes médiocre.
Par contre sa robustesse ne fait aucun doute, il résiste bien aux chocs, à la poussière et à l'humidité.
Quelques modèles courants : Shure SM58, Shure SM57, Sennheiser E838, Sennheiser MD421
Les micros à ruban (ribbon microphone)
Le micro à ruban utilise le même principe de magnétisme que le micro à aimant à la seule différence que la bobine est remplacée
par un ruban magnétique (cf schéma ci-dessous).

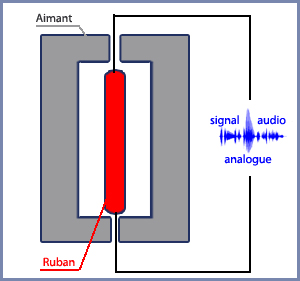

fonctionnement d'un micro ruban
Contrairement au micro à aimant, le micro à ruban est un micro dit "pressure gradient" ou "velocity mic".
Cette classe de microphones ne capte pas la pression de l'air, mais va comparer les deux pressions de part et d'autre du ruban.
Aussi si une onde arrive parallèlement au ruban, l'onde ne sera pas perçue par le micro.
captation d'un micro "pressure gradient" (bidirectionnelle)
Le micro à ruban étant muni d'un diaphragme très fin est capable de capter les transientes
, néanmoins le ruban demeure un matériau très cassant et fragile, il est donc important de ne pas lui soumettre de pression acoustique trop violente.
A ce titre, on ne trouvera les micros à rubans que dans les studios.
